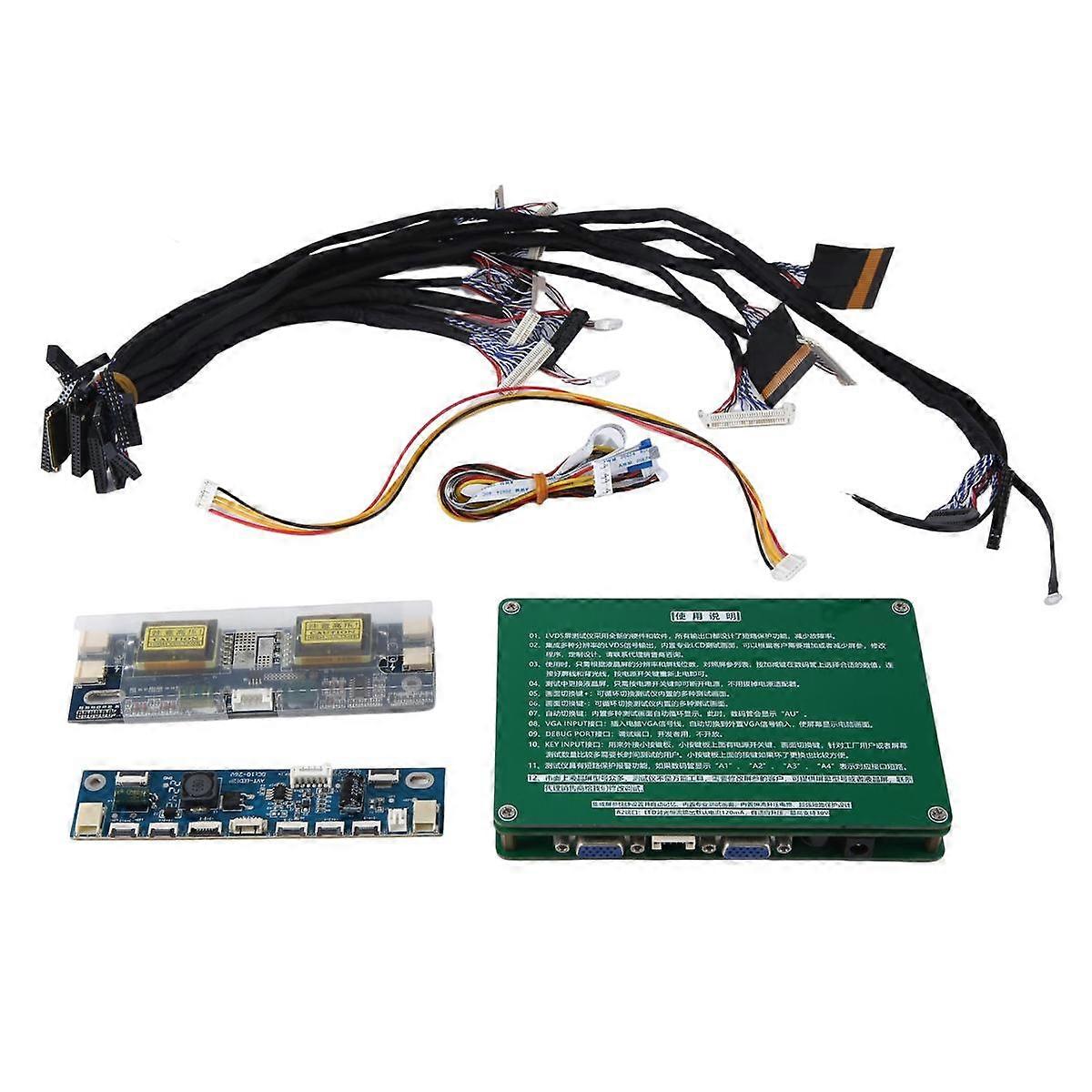

Slik bruker du panelverktøyet som: 1. Kontroller at Panel Resoultion, strøm til panelet og bakgrunnsbelysning som du trenger å teste. slik som LTN170X2-L02 vi trenger å vite oppløsningen 1440x900 6bits, 30pin dobbel LVDS-kabel og strømmen er 3.3V supply2. Koble strømmen til paneltesteren, strøminngangen er 12V-3A eller 12V-5A DC-port 2.5MM og 5.5MM indre + utenfor -3. Trykk S1 eller S2 sett oppløsningen, for eksempel 1440 * 900, må du sette skjermen på 364. Velg Panelforsyningsspenning, trykk på Auto i 5 sekunder .hvis du panelet er 3.3V, trenger du ikke å velge5. Koble LVDS-kabelen og bakgrunnsbelysningslinjen. Trykk på strømmen og deretter LED-lyset. Trykk på Opp eller Ned test panelet . Etter at testen er fullført,Slå avDetaljert informasjon om LVDS-kablene:DF14-20Pin-Single8DF14-20Pin-Single6FIX-30Pin-Single8 (strøm til venstre) bitFIX-30Pin-Single8 (strøm til høyre) bitFIX-30Pin-Double6 (strøm til venstre) bitFIX-30Pin-Double8 (strøm til venstre) bitFIX-51Pin-Double8 (strøm til venstre) bit (mest universelle LVDS-kabel for 32-65-tommers skjerm)FIX-51Pin-Double8 (strøm til høyre) bit (mest universelle LVDS-kabel for 32-65-tommers skjerm)FIX-30Pin-Double8 (strøm til venstre) bit (for 17-42tommers skjerm) FIX-30Pin-Double8 (strøm til høyre) bit (for 17-42tommers skjerm) FPC-LVDS-30Pin-Single8 (strøm til venstre) bitFPC-LVDS-30Pin-Single8 (strøm til høyre) bitLP-40Pin-Double6 (LED laptop HD) LP-40Pin-Single6 (LED laptop SD) Totalt 14 stk LVDS / FPC-kabler for 12-65inch laptop / TV-skjermFarge: Som ShownMaterial: PC + MetalPackage innhold: 1 * Screen Tester KitBare ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt annerledes enn den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
