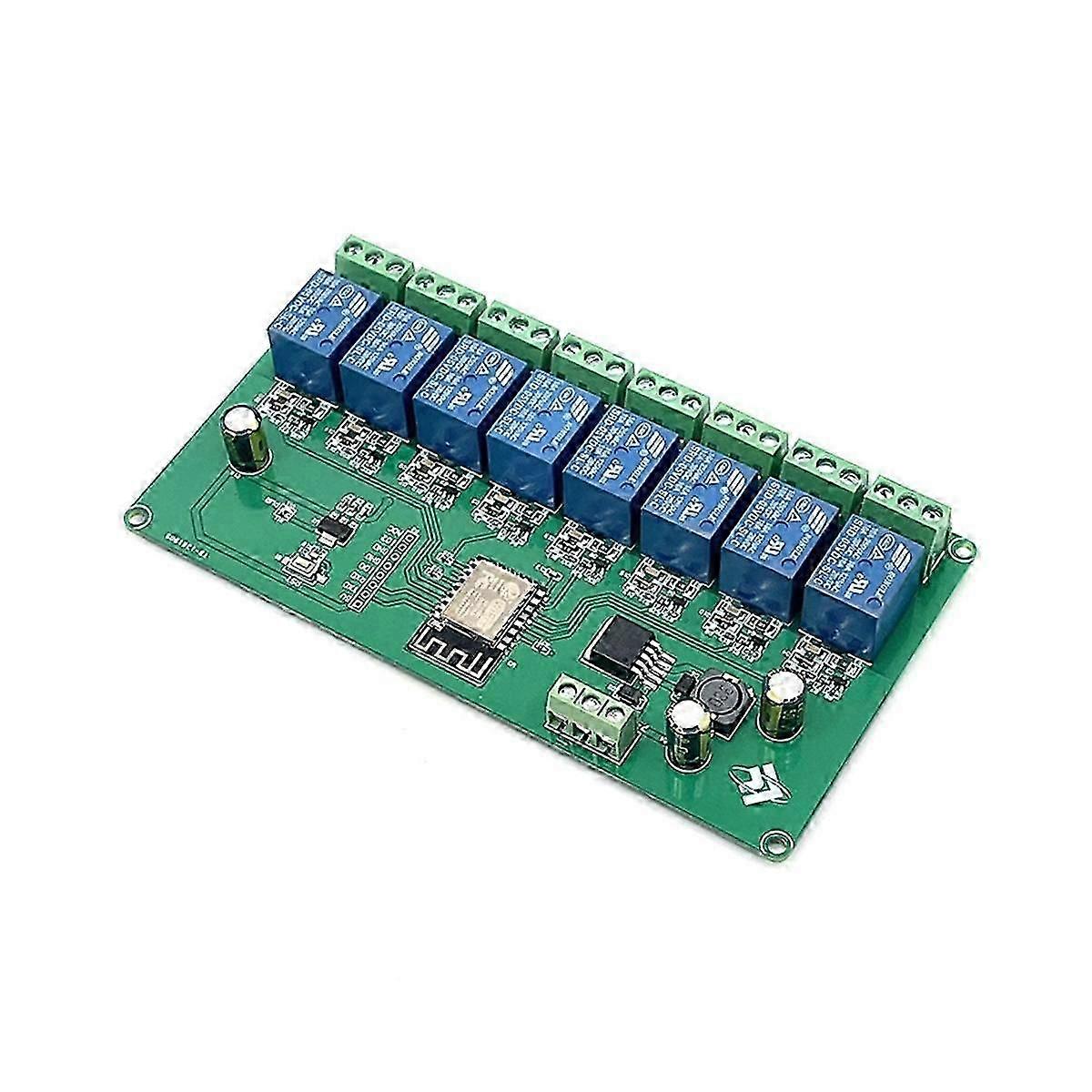

1. Ombord moden og stabil ESP-12F wifi-modul, -kapasitet 4m byte flashminne;2. I / O-porten til WIFI-modulen og UART-nedlastingsporten ledes alle ut for å lette sekundær utvikling;3. Strømforsyningsmodus støtter DC7-28V / 5v;4. Den første tilbakestillingsknappen til wifi-modulen på brettet;5. ESP-12F støtter bruk av utviklingsverktøy som / for ide, og gir referanseprogrammer i for utviklingsmiljø;6. Det er 4 5v reléer på kortet, som brukes til å bytte utgangssignaler og er egnet for å kontrollere belastninger hvis arbeidsspenning er i AC-området.7. Innebygd strømindikator og reléindikator. Strømforsyning:8 kanal: DC5V / 7-28VWriting munn: GND, TX og 5V på ESP8266 er koblet til henholdsvis GND, TX og 5V på den eksterne TTL-portmodulen. IO0 skal være koblet til GND når nedlastingen er fullført. Koble fra IO0 og GND etter at nedlastingen er fullført. Reléutgang: NC: normalt lukket ende, kort tilkobling med relélukking, suspendert etter lukking;: offentlig terminal;NO: normal, reléet er suspendert lukking, og kort forbundet med etter stengetid. Farge: grønn + blåMateriale: PCB + elektroniske komponenterStørrelse: 93 x 87mmPakkeinnhold:1 x ESP8266 Trådløs WIFI-relémodulBare innholdet i pakken ovenfor, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
