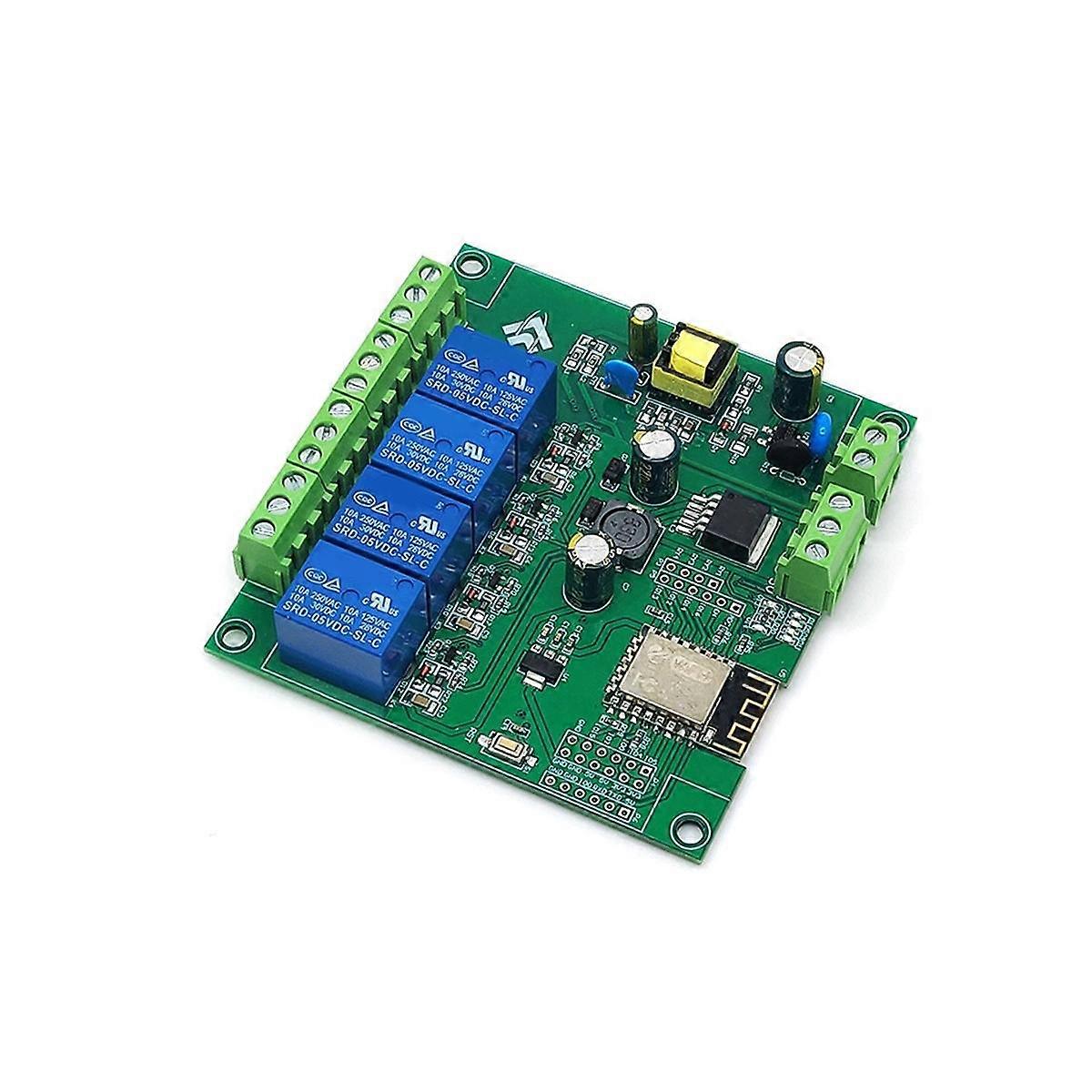

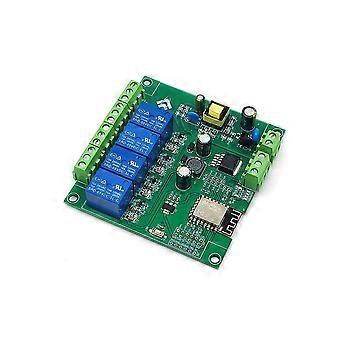

1. Innebygd moden og stabil ESP-12F wifi-modul, flashminnekapasitet på 4m byte; 2. I/O-porten til WIFI-modulen og UART-nedlastingsporten er alle utledet for å legge til rette for sekundær utvikling; 3. Strømforsyningsmodusen støtter AC90-250V/DC7-30V/5V; 4. Den første tilbakestillingsknappen på wifi-modulen på kortet; 5. ESP-12F støtter bruk av utviklingsverktøy som / for ide, og gir referanseprogrammer i for-utviklingsmiljøet; 6. Det er 4 5v reléer på kortet, som brukes til å bytte utgangssignaler og er egnet for å kontrollere belastninger med arbeidsspenning i AC-området. 7. Innebygd strømindikator, 1 programmerbar LED og relé. Strømforsyning: 4 kanaler: AC90-250V/DC7-30V/5V Skrivemunn: GND, , TX og 5V på ESP8266 er koblet til henholdsvis GND, TX, og 5V på den eksterne TTL serielle portmodulen. IO0 skal kobles til GND når nedlastingen er fullført. Koble fra IO0 og GND etter at nedlastingen er fullført. Reléutgang: NC: normalt lukket ende, kortslutning med relélukking, suspendert etter lukking;: offentlig terminal; NO: normalt, reléet er suspendert ved lukking, og kortslutning med etter lukking. Farge: grønn + blå Materiale: PCB + elektroniske komponenter Størrelse: 93 x 87 mm Pakkens innhold: 1 x ESP8266 trådløs WIFI-relémodul Kun innholdet ovenfor i pakken, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen avviker litt fra den virkelige varen. Tillatt målefeil er +/- 1-3 cm.
